Koliki je otpor umora API 5L X70 cijevi?
Kao dobavljač API 5L X70 cijevi, često se susrećem s ispitivanjima o otpornosti ovih cijevi. Otpor umora ključno je svojstvo, posebno u primjenama u kojima su cijevi podvrgnuti cikličkom opterećenju, kao što je to u sustavima za prijenos nafte i plina. U ovom ću blogu istražiti koncept otpornosti na umor, objasniti što utječe na otpornost na umora API 5L X70 cijevi i raspravljati o njegovom značaju u praktičnim primjenama.
Razumijevanje otpornosti umora
Otpor umora odnosi se na sposobnost materijala da podnese ciklično opterećenje bez neuspjeha. Kad je cijev pod cikličkim opterećenjem, doživljava opetovani stres i naprezanje, što može dovesti do pokretanja i širenja pukotina tijekom vremena. Na kraju, ove pukotine mogu narasti dovoljno velike da prouzrokuju da cijev propadne, čak i ako je primijenjeni napon ispod krajnje vlačne čvrstoće materijala.
Život umora cijevi obično se mjeri u smislu broja ciklusa koje može izdržati prije neuspjeha. Čimbenici poput veličine cikličkog naprezanja, frekvencije opterećenja, geometrije cijevi i svojstava materijala igraju ulogu u određivanju otpornosti umora.
Čimbenici koji utječu na otpor umora API 5L X70 cijevi
Svojstva materijala
API 5L X70 cijev je čelična cijev s niskom legurom (HSLA) visoke čvrstoće. Kemijski sastav i mikrostruktura čelika imaju značajan utjecaj na njegov otpor umora. Prisutnost legirajućih elemenata kao što su mangan, niobij, vanadij i titanij može poboljšati čvrstoću i žilavost čelika, što zauzvrat povećava njegov otpor umora. Na primjer, Niobium i Vanadium mogu formirati fine karbide i nitride, koji mogu pročistiti zrna čelika. Finija struktura zrna općenito dovodi do boljih svojstava umora jer pruža više prepreka za širenje pucanja.
Proces proizvodnje cijevi API 5L X70 također utječe na njegova svojstva materijala. Na primjer, bešavne cijevi često imaju više ujednačenih mikrostruktura u usporedbi s zavarenim cijevima, što može rezultirati boljom otpornošću umora. Zavarene cijevi mogu imati regije s različitim mikrostrukturama u blizini zavara, koje mogu biti osjetljivije na inicijaciju pukotina.
Geometrijski dizajn
Geometrija cijevi API 5L X70 može utjecati na njegov otpor umora. Cijevi s glatkim unutarnjim i vanjskim površinama imaju manje vjerojatnosti da će imati koncentracije stresa, što može djelovati kao točke inicijacije za pukotine umor. Oštri uglovi, zarezi ili površinski oštećenja mogu značajno smanjiti vijek trajanja cijevi. Uz to, debljina stijenke cijevi igra ulogu. Cijevi s debljim zidom uglavnom imaju bolju otpornost na umor jer mogu bolje izdržati cikličke napone.
Uvjeti učitavanja
Jačina i učestalost cikličkog opterećenja su kritični čimbenici. Veće amplitude stresa uglavnom dovode do kraćeg života umora. Osim toga, učestalost opterećenja može utjecati na ponašanje umora. Na visokim frekvencijama materijal može osjetiti dinamičke učinke, poput povećane temperature zbog unutarnjeg trenja, što može dodatno smanjiti otpornost na zamor. Vrsta opterećenja, bilo da je aksijalno, savijanje ili torzijski, također je bitna. Različite vrste opterećenja mogu uzrokovati različitu raspodjelu naprezanja u cijevi, što može utjecati na inicijaciju i širenje pukotina umora.
Značaj otpornosti umora u praktičnim primjenama
Prijenos nafte i plina
U naftnoj i plinskoj industriji cijevi API 5L X70 naširoko se koriste za prijevoz sirove nafte, prirodnog plina i rafiniranih proizvoda. Ove se cijevi često podvrgavaju cikličkom opterećenju zbog faktora kao što su fluktuacije tlaka, temperaturne promjene i kretanja tla. Dobar otpor umora je ključan kako bi se osigurao dugoročni integritet cjevovodnog sustava. Cijev s lošom otporom umora može s vremenom razviti pukotine, što dovodi do curenja ili čak katastrofalnih kvarova, što može imati ozbiljne ekološke i ekonomske posljedice.
Na moru strukture
API 5L X70 cijevi se također koriste u obalnim strukturama, kao što su naftne platforme i podmornice. U oštrom offshore okruženju ove su cijevi izložene cikličkom opterećenju iz valova, struja i vjetra. Otpor umora cijevi je presudan za izdržavanje ovih dinamičnih opterećenja tijekom radnog vijeka strukture. Napodne konstrukcije često su teške i skupe za popravak ili zamjenu, pa je osiguravanje visoke otpornosti umora od najveće važnosti.
Usporedba s ostalim API 5L cijevima
Kada uspoređujete otpornost na zamor API 5L X70 cijevi s drugim API -jem 5L cijevi, poputAPI 5L L290 bešavna linijska cijeviAPI 5L X56 PSL2 CIVE CARBOL STEEL, API 5L X70 općenito nudi bolje performanse. Veća čvrstoća i poboljšana svojstva materijala API 5L X70 čine ga otpornijim na inicijaciju i širenje pukotina umor. Međutim, prilikom odabira odgovarajuće cijevi također trebaju uzeti u obzir specifične zahtjeve za primjenu i uvjete utovara.
Prekriveni API 5L X70 cijevi za pojačani otpor umora

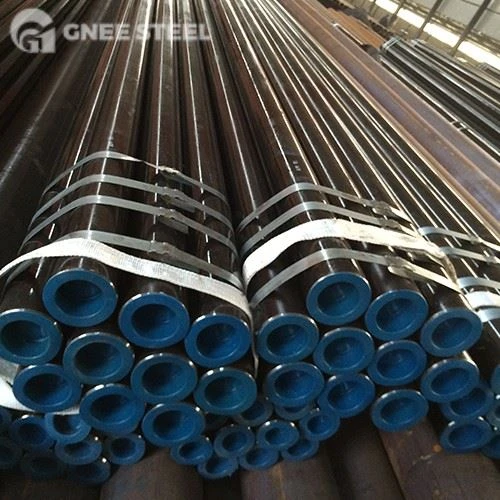

Prevlaci također mogu igrati ulogu u poboljšanju otpornosti na zamor API 5L X70 cijevi.API 5L X70 Epoksi obložena cijevje primjer. Epoksidni premaz može pružiti zaštitnu barijeru protiv korozije, što može biti značajan čimbenik u smanjenju vijek trajanja cijevi. Korozija može uzrokovati površinsko pitiranje i hrapavost, što može djelovati kao točke koncentracije stresa i ubrzati pokretanje pukotina umora. Sprječavanjem korozije, epoksidni premaz može pomoći u održavanju integriteta površine cijevi i pojačavanju njegove otpornosti na umor.
Ispitivanje i kontrola kvalitete
Da bi se osigurala otpor umora API 5L X70 cijevi, potrebne su rigorozne mjere ispitivanja i kontrole kvalitete. Ispitivanje umora može se provesti pomoću specijalizirane opreme za simulaciju cikličkih uvjeta utovara s kojima se cijevi mogu susresti u službi. Ovi testovi mogu pružiti vrijedne podatke o životnom vijeku cijevi u različitim scenarijima utovara.
Pored ispitivanja umora, druge mjere kontrole kvalitete, kao što su metode nerazornog ispitivanja (NDT), mogu se koristiti za otkrivanje bilo kakvih površinskih ili unutarnjih oštećenja u cijevima. NDT tehnike, poput ultrazvučnog ispitivanja, ispitivanja magnetskih čestica i radiografskog ispitivanja, mogu pomoći u identificiranju potencijalnih mjesta pokretanja pukotina i osiguravanju ukupne kvalitete cijevi.
Zaključak
Zaključno, otpor umora API 5L X70 cijevi je kritično svojstvo koje određuje njihovu učinkovitost i pouzdanost u različitim primjenama, posebno u naftnoj i plinskoj industriji. Na otpor umora utječu faktori kao što su svojstva materijala, geometrijski dizajn i uvjeti učitavanja. Razumijevanjem ovih čimbenika i primjenom odgovarajućih mjera ispitivanja i kontrole kvalitete, možemo osigurati da naše cijevi API 5L X70 zadovoljavaju visoke standarde potrebne za dugoročnu uslugu.
Ako ste zainteresirani za kupnju cijevi API 5L X70 ili imate bilo kakvih pitanja o njihovom otporu za umor ili drugim svojstvima, slobodno nas kontaktirajte za detaljnu raspravu i navod. Zalažemo se za pružanje visokokvalitetnih cijevi koje ispunjavaju vaše specifične zahtjeve.
Reference
- ASME Bojler i plovilo za pod tlakom, Odjeljak VIII, Odjel 2.
- Specifikacija API -ja 5L, Specifikacija za linijsku cijev.
- ASTM E466, Standardna praksa za provođenje sile - kontrolirana konstantna - amplitudna ispitivanja aksijalnog umora metalnih materijala.
