"X52" uZavarena cijev velikog-promjera X52označava njegovu minimalnu granicu razvlačenja od 52 000 psi (približno 358 MPa), klasificirajući ga kao čelik za cjevovode-srednje čvrstoće. Njegov kemijski sastav obično koristi ugljik i mangan kao glavne legirajuće elemente, s malim količinama silicija, fosfora i sumpora.
API 5L X52 zavarena cijevne koristi se samo za kopneni transport nafte i plina, već se široko primjenjuje u projektima podmorskih cjevovoda. Njegov vanjski promjer obično se kreće od 219 mm do 1422 mm, s debljinom stijenke prilagođenom prema nazivnom tlaku.
Osigurajte performanse-bez curenja s našim API 5L X52 PSL2 spiralnim cijevima velikog promjera. 100% rendgenskim-provjerenim zavarima i hidrostatskim testiranjem za-visokotlačni prijenos plina i ulja. Zatražite svoj certificirani MTC i tehnički list danas:sales@gneetube.com
Specifikacije za API 5L X52 zavarene cijevi velikog promjera
| Značajka | Specifikacija |
| Grade materijala | API 5L X52 (PSL1 i PSL2) |
| Vanjski promjer (OD) | 219,1 mm – 3048 mm (8" – 120") |
| Debljina stijenke (WT) | 5,0 mm – 30 mm |
| Standardna duljina | 6m, 12m ili prilagođeno |
| Vrsta zavara | SSAW / HSAW (dvostrani uronjeni luk)- |
| Kraj Završi | Ukošeni (30 stupnjeva, 37,5 stupnjeva), obični ili s prirubnicom |
API 5L X52 Kemijski sastav zavarene cijevi
| API 5L-PSL 1 Kemijski zahtjevi | ||||||||
|---|---|---|---|---|---|---|---|---|
| Razred | Sastav, % | |||||||
| C max | Mn max | P | S max | V max | Nb maks | Ti max | ||
| min | max | |||||||
| B | 0.28 | 1.2 | – | 0.03 | 0.03 | c.d | c,d | d |
| X52 | 0.28 | 1.4 | – | 0.03 | 0.03 | d | d | d |
| API 5L-PSL 2 Kemijski zahtjevi | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Razred | Sastav, % | ||||||||
| C | Si | Mn | P | S | V | Nb | Ti | ostalo | |
| BN | 0.24 | 0.4 | 1.2 | 0.025 | 0.015 | c | c | 0.04 | e,l |
| X52N | 0.24 | 0.45 | 1.4 | 0.025 | 0.015 | 0.1 | 0.1 | 0.04 | d,e,l |
| BQ | 0.18 | 0.45 | 1.4 | 0.025 | 0.015 | 0.05 | 0.05 | 0.04 | e,l |
| X52Q | 0.18 | 0.45 | 1.5 | 0.025 | 0.015 | 0.05 | 0.05 | 0.04 | e,l |
|
Razred |
Kemijski sastav |
|||||||
|---|---|---|---|---|---|---|---|---|
|
|
C |
Si |
Mn |
P |
S |
V |
Nb |
Ti |
| API 5L X52 |
0.16 |
0.45 |
1.65 |
0.020 |
0.010 |
0.07 |
0.05 |
0.04 |
API 5L X52 Iskorištenje i vlačna čvrstoća zavarene cijevi
|
Razred |
Granica tečenja |
Vlačna čvrstoća |
Prinos na vlačnu čvrstoću |
Elongacija |
|---|---|---|---|---|
|
|
min. (KSI) |
min. (KSI) |
Omjer (maks.) |
% |
| API 5L X52 |
52 |
66 |
0.93 |
21 |
| API 5L-PSL 1 Mehanička svojstva | |||
|---|---|---|---|
| Razred | Granica razvlačenja Mpa | Vlačna čvrstoća Mpa | Elongacija |
| B | 245 | 415 | c |
| X52 | 360 | 460 | c |
| API 5L-PSL 2 Mehanička svojstva | ||||||
|---|---|---|---|---|---|---|
| Razred | Granica razvlačenja Mpa | Vlačna čvrstoća Mpa | Raito | Elongacija | ||
| min | max | min | max | max | min | |
| BN | 245 | 450 | 415 | 655 | 0.93 | f |
| BQ | ||||||
| X52N | 360 | 530 | 460 | 760 | 0.93 | f |
| X52Q | ||||||
Čemu je ekvivalentan API 5L X52?
Koji je nazivni tlak cijevi API 5L X52
API 5L X52 SSAW osiguranje kvalitete cijevi:
Zavareni šav je srce spiralne cijevi. Kako bi se smanjio rizik od kvara, naše cijevi API 5L X52 podvrgavaju se rigoroznom protokolu testiranja bez razaranja (NDT):
- 100% online ultrazvučno testiranje (UT): otkriva unutarnje nedostatke tijekom proizvodnog procesa.
- X-Inspekcija rendgenskim zrakama (RT): Provodi se na krajevima cijevi i sumnjivim područjima kako bi se osiguralo potpuno metalurško spajanje.
- Hidrostatičko ispitivanje: svaka cijev je testirana na najmanje 1,5 puta veći od projektiranog tlaka kako bi se zajamčila nepropusnost-prije isporuke.
- Dimenzionalna preciznost: pratimo izvan-o-okruglost i zakošene krajeve kako bismo osigurali da vaš-tim za zavarivanje na licu mjesta može raditi brže i točnije.

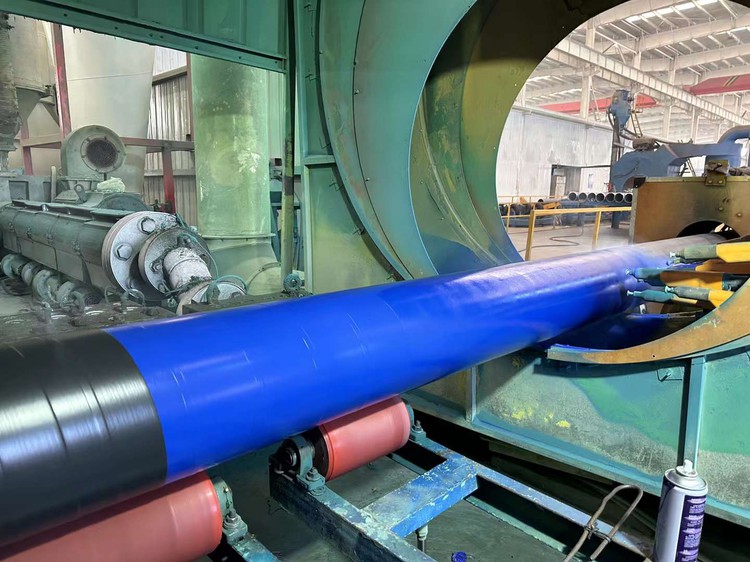

GNEE Usluge presvučenih cijevi
Kako bismo produžili radni vijek cjevovoda na 50+ godina, nudimo integrirane usluge premazivanja:
3LPE / 3LPP:Zlatni standard za magistralne cjevovode nafte i plina.
FBE (Fusion Bonded Epoxy):Vrhunska prionjivost za visoke-temperature ili korozivna tla.
Cementna obloga/bitumen:Poželjno za-gradski prijenos vode velikog promjera.
API 5L X52 Spiralno zavarena cijev velikog promjera Pakiranje i otprema
Uobičajene metode pakiranja
1. Kraj zaštite - Najkritičniji korak
Plastični čepovi: Koristi se za sprječavanje vlage i zagađivača od ulaska u unutrašnjost cijevi, dok štiti zakošeni kraj (Bevel End).
Metalni štitnici za krajeve: Za cijevi s teškim-zidovima velikog-promjera razreda API 5L X52 i više, plastični poklopci su skloni lomu. Čelični-ojačani prstenovi obično su zavareni ili pričvršćeni na krajeve cijevi kako bi se spriječilo oštećenje od udarca i deformacija tijekom podizanja i rukovanja.
2. Površinska zaštita
Golo pakiranje: Nanosi se na cijevi bez-antikorozivnog premaza; na površinu se nanosi samo sloj boje protiv -hrđe (Black Vanish) ili ulja protiv -hrđe.
Vezivanje najlonskim konopcima ili slamnatim jastučićima: Ako čelična cijev ima 3LPE ili FBE antikorozivni premaz, najlonska užad ili slamnati jastučići omotani su oko tijela cijevi svaka 2-3 metra da služe kao tampon, sprječavajući ogrebotine tijekom podizanja i transporta.
3. Označavanje i označavanje
Šabloniranje: Prema API 5L standardima, sljedeće informacije se raspršuju na vanjske i unutarnje stijenke cijevi: oznaka proizvođača, specifikacije, klasa čelika (X52), toplinski broj (Heat No.), broj cijevi, duljina i primjenjivi standard.
oznake: Metalne ili plastične oznake obješene su unutar i izvan krajeva cijevi radi lakšeg popisa skladišta i sljedivosti.
Uobičajeni načini prijevoza
Izbor načina transporta ovisi o vanjskom promjeru (OD), duljini i ukupnom volumenu narudžbe cijevi.
1. Lomite rasuti teret - poželjno za cijevi velikog-promjera
Zbog velike potrošnje prostora i teškoća u rukovanju cijevima velikog-promjera (npr. preko 800 mm), 90% velikih-projekata koristi rasutu dostavu.
Način učitavanja: Cijevi su uredno složene na skladištu ili palubi broda.
Metoda osiguranja: Drvena podloga postavljena je na dno, a čelične žice ili najlonske trake sa zatezačima s čegrtaljkom koriste se za učvršćivanje cijevi i sprječavanje kotrljanja tijekom transporta.
Prednosti: Nema ograničenja u pogledu dimenzija cijevi; relativno niži trošak prijevoza po toni.
2. Otprema kontejnera - Prikladno za srednje-promjer ili male-serijske narudžbe
Kontejner opće namjene od 20 stopa (20GP): Maksimalna duljina cijevi ograničena je na unutar 5,8 metara.
High Cube kontejner od 40 stopa (40HC): Maksimalna duljina cijevi ograničena je na 11,8 metara (standardne spiralne cijevi obično su duge 12 metara, pa može biti potrebno rezanje).
Učitavanje gniježđenja: radi uštede na troškovima prijevoza, cijevi manjeg-promjera ponekad se umeću u cijevi većeg-promjera za transport.
Flat Rack kontejner: Koristi se kada promjer cijevi prelazi 2,3 metra (širina vrata kontejnera); idealno za preveliki ili preteški teret.
3. Željeznički i cestovni prijevoz - za susjedne zemlje koje nemaju izlaz na more
Prijevoz kamionom: Obično koristi prikolice s ravnom platformom od 13,5 - metara ili 17,5 metara. Cijevi velikog promjera obično se opterećuju jedna do tri po sloju.
Željeznički prijevoz: Pogodno za regije kao što su pet srednjoazijskih zemalja i Rusija. Koriste se specijalizirani vagoni-koji nose cijevi s potpornim elementima, nudeći visoku sigurnost i učinkovitost.
Produžite radni vijek vašeg cjevovoda na 50+ godina. Nabavite spiralne cijevi API 5L X52 visoke-kvalitete3LPE, FBE ili cementna obloga. Proizvodnja-na jednom mjestu osigurava savršeno prianjanje premaza i brzu globalnu isporuku. Kontaktirajte nas za prilagođeni prijedlog projekta:sales@gneetube.com
