Cijevi s premazom API 5L X52 PSL2 FBE

X52 PSL2 cijev za naftovod pripada klasifikaciji čelika prema standardima Američkog instituta za naftu (API), a podijeljena je na bešavne cijevi i zavarene cijevi prema procesu proizvodnje. U standardima API 5L i GB/T9711, njegova odgovarajuća klasa čelika je L360 ili X52.

Cijevi otporne-na koroziju X52 PSL2 FBE obložene:Projektiran za teške terene Južne Amerike.

Tehničke specifikacije API 5L X52 PSL2 cijevi od ugljičnog čelika

Dizajn kemijskog sastava: Umijeće balansiranja performansi

Kemijski sastav X52 (L360) dizajniran je za maksimiziranje zavarljivosti, oblikovanja i prilagodljivosti okolišu uz ispunjavanje zahtjeva čvrstoće:

• Niskougljična (C) baza: obično se kontrolira unutar raspona od 0,16%-0,22% (specifična gornja granica ovisi o proizvodnom procesu i debljini). Niska razina ugljika osnovno je jamstvo izvrsne zavarljivosti i značajno smanjuje osjetljivost na hladno pucanje.
• Ojačavanje manganom (Mn): Kao element za ojačavanje jezgre (obično u rasponu od 1,25% do 1,50%), učinkovito poboljšava čvrstoću i žilavost kroz ojačavanje čvrstom otopinom, djelomično nadoknađujući gubitak čvrstoće uzrokovan niskim sadržajem ugljika.
• Deoksidacija silicija (Si): Odgovarajući dodatak (obično manji ili jednak 0,45%) osigurava čistoću rastaljenog čelika i pridonosi određenom učinku ojačanja.

Stroga kontrola nečistoća:

• Fosfor (P): Značajno pogoršava žilavost i zavarljivost; strogo kontrolirano na manje od ili jednako 0,025%.
• Sumpor (S): Lako stvara sulfidne inkluzije, oštećujući žilavost, otpornost na HIC i osjetljivost na pukotine zavara; strogo kontrolirano do Manje od ili jednako 0,015% (stroži zahtjevi u kiselim sredinama).

Mikrolegirajuća esencija (ključne razlike):

• Niobij (Nb): osnovni mikrolegirajući element, koji postiže fino{0}}ojačavanje zrna inhibicijom rekristalizacije austenita i pročišćavanjem mikrostrukture fazne transformacije, značajno poboljšavajući ravnotežu između čvrstoće i žilavosti.
• Vanadij (V): Pomoćno ojačanje, pridonoseći učincima jačanja oborina.
• Titan (Ti): Obično se koristi za fiksiranje dušika, stvarajući TiN za pročišćavanje-livene mikrostrukture i zaštitu Nb od prekomjerne oksidacije tijekom kontinuiranog lijevanja.
• Posebni odgovori na okoliš: Za kisela radna okruženja (koja sadrže mokri H2S), potrebna je dodatna stroga kontrola ekvivalenta ugljika (Ceq/Pcm) i očvrsljivosti, a sadržaj elemenata kao što su bakar (Cu) i nikal (Ni) može se ograničiti kako bi se zadovoljili zahtjevi otpornosti na HIC/SSC.

Osnovna mehanička svojstva: spas za sigurnost cjevovoda

Temelj snage:

• Granica razvlačenja (Rt0,5): veća ili jednaka 360 MPa (52,000 psi) - Osnovna osnova za proračune dizajna cjevovoda, osiguravajući otpornost na pritisak.
• Vlačna čvrstoća (Rm): 460 - 570 MPa (67,000 - 83,000 psi) - Pruža potrebnu rezervu čvrstoće za sprječavanje loma od preopterećenja. Omjer tečenja-i-tezanja (Rt0,5/Rm) obično se kontrolira unutar razumnog raspona (približno 0,78-0,85) kako bi se osigurala sposobnost plastične deformacije.

Plastičnost i sposobnost deformacije:

Istezanje (A): veće od ili jednako 21% (tipična vrijednost na mjernoj duljini od 50 mm) - Visoko rastezanje osigurava otpornost cjevovoda na deformacije (kao što je slijeganje tla, geološke katastrofe), preraspodjelu naprezanja i zaustavljanje pukotina.

Jamstvo žilavosti - Otpornost na krti lom i zaustavljanje pukotina:

• Charpy V-Notch Impact Energy (CVN): Zahtijeva ispunjavanje zahtjeva minimalne prosječne i pojedinačne vrijednosti na 0 stupnjeva ili nižim projektiranim temperaturama (npr., -10 stupnjeva , -20 stupnjeva ) (specifične vrijednosti ovise o projektiranoj temperaturi). Ovo je ključno za sprječavanje katastrofalnog krhkog loma cjevovoda pri niskim temperaturama ili pod udarom.
• Ispitivanje kidanjem pri padu (DWTT): Posebno važno za visoko-tlačne cjevovode velikog-promjera. Zahtijeva postotak površine smicanja (SA%) veći ili jednak 85% na nižim temperaturama (npr. -5 stupnjeva ili -15 stupnjeva ) (uobičajeni zahtjev). Izvrsna izvedba DWTT ključna je za osiguravanje brzog zaustavljanja pukotina nakon duktilne inicijacije u cjevovodima velike udaljenosti, sprječavajući eskalaciju nesreća.
• Kontrola tvrdoće: obično zahtijeva Vickersovu tvrdoću (HV10) manju ili jednaku 248 ili Brinellovu tvrdoću (HB) manju ili jednaku 232. Ograničenje tvrdoće bitno je za sprječavanje hladnih pukotina u zavarima i ispunjavanje zahtjeva otpornosti na SSC u kiselim sredinama.

API 5L X52 PSL2 Pipeline FBE Proces anti-korozivne obrade:

Predobrada površine:

Sačmarenje se koristi za uklanjanje hrđe i kamenca s površine čelične cijevi.

Standard: Mora zadovoljitiISO 8501-1 Sa 2,5 stupanj. Površina bi trebala imati gotovo-bijelu metalik boju i oblikovati profil sidrenja dubine 40-100 μm kako bi se poboljšalo prianjanje premaza.

Online pregled i čišćenje:

Visok{0}}tlačni zrak koristi se za otpuhivanje zaostalog abraziva, a površinski sadržaj soli testiran je kako bi se osiguralo da nema ostataka kontaminacije.

Srednje{0}}frekventno indukcijsko grijanje:

Čelična cijev se ravnomjerno zagrijava na 180 stupnjeva - 230 stupnjeva. Ovaj temperaturni raspon je optimalna temperatura za topljenje i stvrdnjavanje epoksidnog praha.

Elektrostatsko raspršivanje:

• Epoksidni prah se puni kroz pištolj za raspršivanje i ravnomjerno adsorbira na zagrijanu površinu cijevi. Prašak se zagrijavanjem topi, teče i stvrdnjava.
• Kontrola debljine: Tipična debljina jednog FBE sloja je između300-500 μm.

Stvrdnjavanje-vodeno hlađenje:

Nakon raspršivanja, čelična cijev prolazi kroz-kanal za vodeno hlađenje, omogućujući premazu da se brzo stvrdne i postigne stabilno stanje.

Otkrivanje praznika:
100% puna-provjera linije. Koristi se električni detektor curenja iskre (obično postavljen na 2000V-2500V). Čak će i rupica nevidljiva golim okom biti otkrivena i popravljena.

Ispitivanje prianjanja premaza:

Testovi savijanja i katodni testovi odvajanja osiguravaju da se premaz neće ljuštiti u polarnim ili podvodnim okruženjima.

Obrada kraja cijevi API 5L X52 PSL2 FBE cjevovoda

Košenje:

• Standard: Prema standardu API 5L, krajevi cijevi obično su skošeni pod kutom od 30 stupnjeva (+5 stupnjeva, -0 stupnjeva), s korijenskom površinom od približno 1,6 mm.
• Svrha: Osigurati dovoljnu penetraciju zavara tijekom -čeonog zavarivanja na licu mjesta, jamčeći da su mehanička svojstva spoja u skladu s tijelom cijevi.

Smanjenje:

FBE premaz ne prekriva sam vrh cijevi. Obično se na svakom kraju ostavlja golo čelično područje od 50 mm do 150 mm.

Namjena: spriječiti da visoka temperatura tijekom zavarivanja sprži anti{0}}korozijski sloj i olakšati stezanje stezaljkama za zavarivanje.

Metode pakiranja API 5L X52 PSL2 cijevi obložene epoksidom

Iako FBE (Fused-Bound Epoxy Powder) premaz nudi jaku otpornost na koroziju, također je krt i osjetljiv na oštećenja uslijed jakih udaraca i ogrebotina. Stoga su njegove specifikacije pakiranja obično veće od onih za obične crne cijevi.

Grupiranje prema veličini:
Mali promjer (obično < 8"): Koriste se šesterokutni snopovi. Svaki je snop pričvršćen čeličnim trakama, a zaštitni sloj (poput gumenih jastučića ili kartona) postavljen je ispod čeličnih traka kako bi se spriječilo da čelične trake oštete FBE premaz.
Veliki promjer (obično veći od ili jednak 10"): Koristi se labavo pakiranje. Svaka je tuba složena zasebno, a gumeni jastučići ili zavjese od slamnatog užeta obično se stavljaju između cijevi kako bi se spriječilo oštećenje premaza uslijed trenja tijekom transporta.

Krajnja zaštita:
Poklopci cijevi: Plastične-čepove visoke čvrstoće ili udubljene čepove morate koristiti kako biste spriječili ulazak kišnice, morskog pijeska i malih životinja u cijev.

Zaštita od skošenja: Nanesite ulje za{0}}prevenciju hrđe (lak) na skošenje i postavite čelične štitnike kako biste se nosili s potencijalno grubim rukovanjem u južnoameričkim lukama.

Ojačanje za podizanje:

Za svaki snop ili svaku cijev isporučuju se najlonske priveznice. Izravan kontakt između čelične užadi i tijela cijevi strogo je zabranjen kako bi se zaštitio integritet FBE premaza.

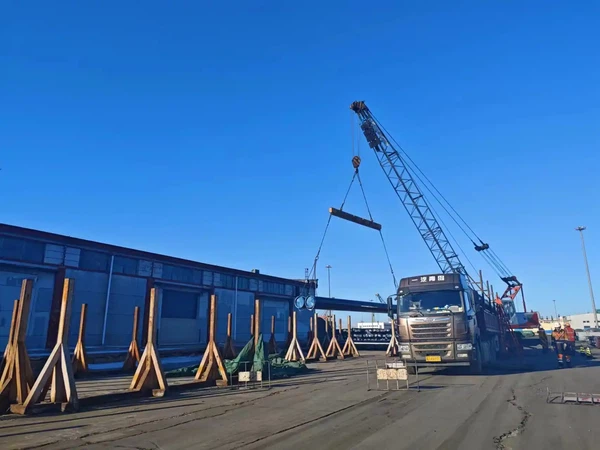

Načini transporta API 5L X52 PSL2 cjevovoda za naftu i plin:

Pošiljke iz Kine ili drugih regija u Južnu Ameriku (kao što su Santos, Brazil/Valparaiso, Čile/Buenaventura, Kolumbija) obično traju 45-60 dana.

Utovar kontejnera (20GP/40HC):

Primjenjivi scenariji: narudžbe malih serija ili čelične cijevi s manjim promjerima (obično manje od 11,8 metara duljine).

Zahtjevi za ojačanje: Obavezna je stroga drvena ukrućenost. Sve korišteno drvo zadovoljava standarde ISPM 15 (tretman fumigacije).

Prijevoz teretnih brodova:
Prikladno za: velike{0}}narudžbe projekata ili cijevi velikog promjera i duljine veće od 12 metara.

Odabir pohrane: odaberite potpalublja-za pohranu kako biste izbjegli izlaganje sunčevoj svjetlosti (UV zračenje može uzrokovati starenje i promjenu boje FBE premaza) i izravno otjecanje morske vode.

Pouzdane X52 PSL2 FBE cijevi za LATAM:Pomorsko-spremno pakiranje i specijalizirana dostava u luku.

FAQ

Čemu je API 5L X52 ekvivalent?

Prema kemijskom sastavu, mehaničkim svojstvima i sličnoj usporedbi tehničkih podataka, API 5L X52 ekvivalentni pločasti materijal jeL360 čelik, koji se obično izrađuje u L360 čeličnim pločama ili L360 čeličnim cijevima koje se koriste u industriji nafte i plina za sustave cjevovodnog transporta.

Koja je snaga X52 materijala?

Stupanj X52 označava52000 PSI minimalna granica razvlačenja i 66000 PSI minimalna krajnja vlačna čvrstoća.

Kolika je gustoća čelika st52?

Vrsta čelika St 52 dizajnirana je s gustoćom od7,85 g/cm3i ima tvrdoću Brinell 180.
