Opis proizvoda
X70 PSL2 3LPE anti{2}}čelična cijev pripada proizvodu razreda PSL2 u standardu API 5L, gdje "X" predstavlja čelik za cjevovode, a "70" označava minimalnu granicu tečenja od 70 ksi (približno 483 MPa). U usporedbi s čelikom X70 PSL1, čelična cijev X70 PSL2, nakon kaljenja i poboljšanja, ima superiornu nisko{13}}žilavost i otpornost na širenje pukotina, što je čini posebno pogodnom za potrebe izgradnje cjevovoda u ekstremno hladnim regijama ili dubokim morima.
50-godišnji radni vijek: Cijevi X70 PSL2 obložene 3LPE za oštra tla i morska okruženja
Tehnička specifikacija API 5L X70 PSL2 cijevi za naftu i plin
| Vlasništvo | Specifikacije API 5L X70 PSL2 |
| Granica tečenja | 485 - 635 MPa (70,300 - 92,100 psi) |
| Vlačna čvrstoća | 570 - 760 MPa (82,700 - 110,200 psi) |
| Standardni premaz | DIN 30670 / ISO 21809-1 (3LPE) |
| Ispitivanje utjecaja | Obavezan Charpy V-zarez @ 0 stupnjeva ili -10 stupnjeva |
| Dimenzije | 2" do 48" (Bešavne & LSAW) |
Glavne razlike između 3PE i FBE premaza za X70 PSL2 cjevovod
| Karakteristično | 3PE (3-slojni polietilen) | FBE (Fusion Bonded Epoxy) |
|---|---|---|
| Struktura | Tri sloja: FBE prah + ljepilo + PE vanjski sloj | Jednoslojni: Čisti epoksidni premaz u prahu |
| Mehanička otpornost | Izvrsno: Otporan na ogrebotine, udarce i povlačenje | Umjereno: Krhko, sklono oštećenju tijekom rukovanja |
| Životni vijek korozije | 30–50 godina: Dvostruka zaštita s superiornom protu{0}}propustljivošću | 20–30 godina: Samo kemijska zaštita od korozije |
| Prikladno okruženje | Surov teren: Gobi, planinska područja, zone zatrpavanja stijenama | Opći uvjeti: Meko tlo, ravno morsko dno |
| Poteškoće zglobova polja | visoko: Složeni 3PE terenski spoj zahtijeva topli{1}}skupljajuće rukavce | Niska: Lakše nanošenje fuga na terenu |
| Radna temperatura | Obično Manje od ili jednako 70 stupnjeva (specijalne vrste do 80 stupnjeva) | Može izdržati više temperature (do 100 stupnjeva) |
| trošak | viši (više{0}}slojni proces) | Donji (jedno-postupak prskanja) |

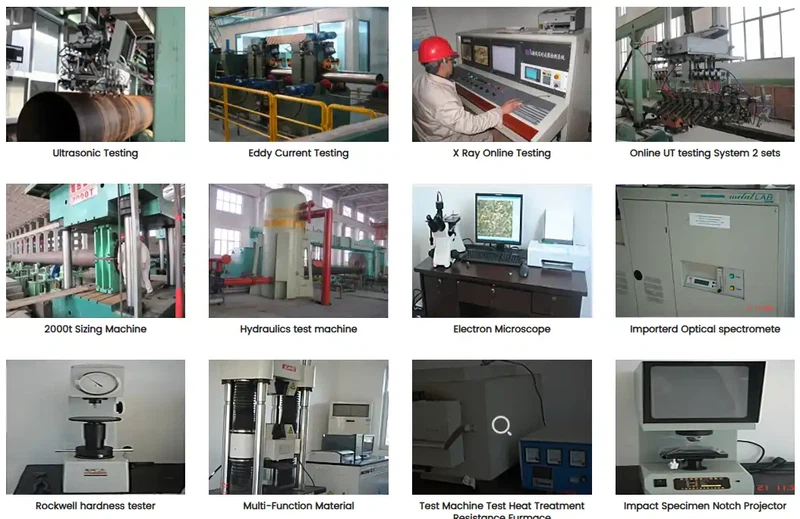

Ispitivanje i inspekcija API 5L X70 PSL2 3PE cjevovoda
1. Charpy V-zarez (CVN) ispitivanje udarom
-Mjeri mikroskopski indeks žilavosti "apsorbirane energije"
Princip ispitivanja:Uzorak standardne -veličine (obično 10 mm x 10 mm x 55 mm) izrezuje se iz čelične cijevi, s urezom u obliku slova V u sredini. Stroj za ispitivanje koristi teško visak za lomljenje uzorka. Energija koju apsorbira uzorak tijekom loma (jedinica: Joules J) izračunava se iz razlike u visini povrata njihala.
Zašto ga testirati?
Simulira sposobnost cijevi da se odupre nastanku pukotina kada je izložena iznenadnoj udarnoj sili.
Ključne točke u API 5L:
Obavezni zahtjev PSL2: Za razliku od PSL1, PSL2 zahtijeva CVN test.
Kontrola temperature: Obično se provodi na 0 stupnjeva ili niže (npr. -10 stupnjeva, -20 stupnjeva). To je presudno za područja na velikim nadmorskim visinama u Južnoj Americi ili za projekte na dubokom moru, jer čelik postaje krt na niskim temperaturama.
2. DWTT (Ispitivanje kidanjem utegom pri padu)
-Makroskopski pokazatelj učinka loma za mjerenje sposobnosti zaustavljanja pukotina
Princip ispitivanja:DWTT koristi mnogo veći uzorak od Charpy testa (obično puna debljina stijenke, otprilike 300 mm duljine). Stroj za ispitivanje ispušta čekić težak nekoliko stotina kilograma ili čak tona s visine, izravno razbijajući zarezani uzorak.
Zašto ga testirati?
DWTT prvenstveno promatra postotak površine smicanja na površini prijeloma. Njegova je temeljna svrha procijeniti može li materijal cijevi spriječiti -širenje pukotine velikih razmjera nakon loma.
Jednostavno rečeno: ako cijev pukne, cijev koja zadovoljava DWTT standard brzo će prestati pucati; ako se ne dogodi, pukotina bi se mogla parati kilometrima poput patentnog zatvarača (tj. "pucanje na-veliku udaljenost").
Ključne točke u API 5L: Tipično za cjevovode za prijenos plina velikog-promjera (veći ili jednak NPS 16) i visokog{2}}tlaka.
Standard PSL2 obično zahtijeva da, na određenoj temperaturi, prosječna površina smicanja površine loma dosegne više od 85% (što predstavlja duktilni lom).
pakiranje i isporuka API 5L X70 PSL2 3LPE cijevi
3PE premaz Zaštita cijelog tijela:
- Unaprijed-instalirane najlonske priveznice: Najlonske priveznice visoke-čvrstoće unaprijed su-instalirane na svaku cijev ili snop. Ovo osigurava da lučki radnici u Južnoj Americi ne moraju koristiti čeličnu žičanu užad za izravan kontakt s tijelom cijevi tijekom istovara, sprječavajući oštećenje 3PE sloja od samog početka.
- Gumene brtve/omotanje slamnatog užeta: Debele gumene brtve ili višestruki slojevi slamnatog užeta omotani su oko cijevi na tri-trećine razine mora kako bi se spriječilo trenje cijevi-o-cijevi uzrokovano njihanjem u skladištu broda.
- Dvostruka zaštita na kraju: čelični-kompozitni štitnici za teške uvjete rada: Za X70 visoko{3}}čelične cijevi, skošenje je ključno. Strogo zabranjujemo upotrebu jeftinih plastičnih čepova, zamjenjujući ih zaštitnicima za-teška opterećenja ojačanim čeličnim prstenovima kako bismo osigurali da mogu izdržati pritiske slaganja od nekoliko tona bez deformacije.
- Lak protiv-hrđe: izloženi metalni dijelovi (približno 50 mm-100 mm) na oba kraja 3PE cijevi moraju biti premazani visokokvalitetnim ekološki prihvatljivim lakom kako bi se spriječila korozija od 50 dana slanog spreja preko Atlantika.
Logistička izvrsnost:
- Odabir plovila: Skladištenje ispod-palube: Instalirajte X70 3PE cijev u kaljužu broda za rasuti teret, a ne na palubu (Na-palubi). Time se izbjegava izravno ekvatorijalno UV zračenje (kako bi se spriječilo starenje PE sloja) i izravna erozija valovima.
- Podnožje i vezivanje: ISPM 15 fumigirano drvo. Pojačanje mekog kontakta: Svi žičani uvezi moraju biti podstavljeni recikliranom gumom ili debelim kartonom kako bi se postigao "nula kontakta s metalom".
Zalihe spremne: API 5L X70 PSL2 + 3LPE premaz za trenutnu isporuku u Santos i Georgetown.Dobijte VIP ponudu u roku od 12 sati.
API 5L X70 PSL2 3PE anti{3}}korozijska kućišta cijevi
1. Kine-Rusija Istočna ruta plinovoda prirodnog plina
Javna izvješća pokazuju da je za ovaj projekt korišteno više od 200 kilometara Φ1422mm×30.8mm X70 psl2 zavarenih cijevi s ravnim šavovima, održavajući izvrsne performanse zaustavljanja pukotina čak i na -40 stupnjeva. Čelična cijev koristi UOE oblikovanje + postupak unutarnjeg premazivanja i vanjskog premazivanja, postižući prijenosni tlak od 12MPa.
2. -Razvoj nafte i plina u dubokom moru
Projekt plinskog polja u Južnom kineskom moru koristio je X70 psl2 cijev s ravnim šavom kao usponsku cijevi. Zahvaljujući optimiziranom dizajnu sustava legure Ni-Cu-Mo, zadovoljio je zahtjeve otpornosti na zamor S-N krivulje na dubini vode od 1500 metara. Vrijedno je napomenuti da je za provjeru podmorskog cjevovoda bilo potrebno dodatno-testiranje pucanjem.
3. Izgradnja polarnog plinovoda
U projektu nadogradnje naftovoda na Aljasci, zavarene cijevi X70 psl2, dodavanjem 0,02% Ti elementa za inhibiciju rasta zrna austenita, stabilizirale su udarnu energiju CVN na -60 stupnjeva na preko 240J.
FAQ
API 5L X70 je ainačica visoke razine ugljika koja ima dobra korozivna svojstva u nekoliko atmosfera. API 5L x70, koji ima čvrsta kemijska svojstva, sadrži ugljik do 0,22-0,28 posto, mangan do 1-1,2 posto, fosfor do 0,03 posto, sumpor, nikal, krom i bakar u preciznim količinama.
Koja je razlika između API 5L X65 i X70?
U nastavku je usporedba zavarljivosti čelika API 5L X65 i X70.API 5L X65: Minimalna granica razvlačenja od 65 000 psi (448 MPa). API 5L X70: Minimalna granica razvlačenja od 70 000 psi (483 MPa).
Kolika je vlačna čvrstoća X70?
Gradacija X70 znači minimalnu granicu razvlačenja od 70000 PSI i82000 PSIminimalna zatezna čvrstoća.
Koliki je sadržaj ugljika u API 5L X70?
Ugljik je primarni legirajući element u čeliku i odgovoran je za povećanje njegove čvrstoće i tvrdoće. U čeliku API 5L X70 sadržaj ugljika obično je u rasponuizmeđu 0,06% i 0,15%.
